一、系統概述

在銀行辦公大樓處于非工作時間段時，須依靠入侵防盜報警系統實現安全防護，穩定可靠的入侵防盜報警設備，快速準確的警情上報，迅速確切的遠程本地聲光和預案聯動，以及監控中心的快速視頻報警復核聯動，對講聯動等功能，將都是銀行辦公大樓安防建設的急切需求。

入侵報警系統總體上由前端探測器、傳輸設備、網絡報警主機、硬件聯動模塊、軟件聯動模塊組成。前端探測器探測到異常情況后通過報警設備把報警信號傳輸給網絡報警主機，網絡報警主機依據預先設定后的報警聯動策略聯動燈光、警號、以及視頻等安防子系統。

結合GA38-2015《銀行營業場所安全防范的要求》標準中“緊急報警防區應24h不可撤防”、“報警系統應采取2種（含2種）以上向外報警的傳輸方式”、“啟動緊急報警裝置時應同時啟動現場聲、光報警裝置”、“周界入侵報警探測裝置應有連續的警戒線,不得有盲區” 、“報警系統應有備用電源,并應能自動切換，切換時不應改變系統工作狀態，其容量應能保證系統連續正常工作不小于8h”等報警聯動及網絡化報警的管理要求，本次方案設計中的入侵報警系統采用先鋒的科學技術手段，使原先的電話撥號報警增擴至網絡以及GPRS無線網絡方式的報警，尤其是網絡和GPRS上報方式快速準確，進一步完善安全防范報警體系，提高銀行辦公大樓的整體防范能力，滿足不同需求和多方面安全保障的需要，保證相關區域的安全。

二、系統設計

1.系統架構圖

大樓入侵報警管理子系統主要由緊急報警按鈕、紅外探測器等前端信號采集設備、網絡報警主機及繼電器、聲光報警器等報警輸出設備等構成。前端設備采集到報警信號，經報警主機通過邏輯分析后產生報警信息，報警信息通過傳輸網絡轉發到安防綜合管理平臺。

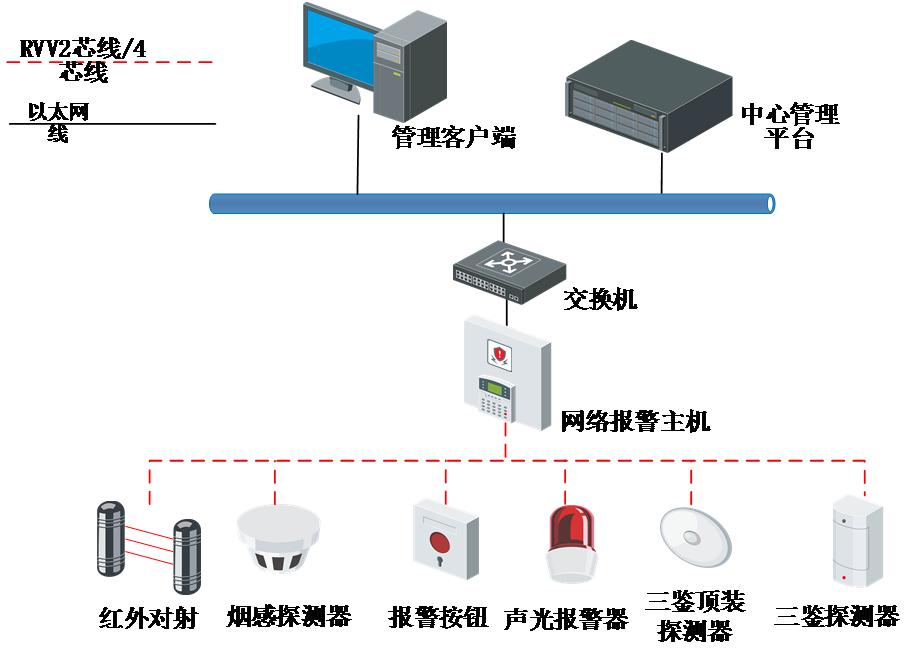

入侵報警管理子系統架構如下圖所示：

入侵報警管理子系統架構圖

2.傳輸系統設計

緊急報警按鈕、紅外雙鑒探測器、煙感探測器等前端報警采集設備通過RVV2芯/ RVV4芯線纜接入部署在機房的報警主機。

聲光報警器等報警輸出設備通過RVV2芯/RVV4芯線纜接入報警主機，最后報警主機通過非屏蔽雙絞線通過數據專網集成到安防綜合管理平臺上。
